MKD Select
Für trockene und feuchte Betriebsweise (W3G)

Doppelwandiger Edelstahlschornstein MKD Select
MKS und MKKS

MKD Select – Für trockene und feuchte Betriebsweise (W3G)

Der doppelwandige Edelstahlschornstein MKD Select ist für den Betrieb mit fest, flüssigen und gasförmigen Brennstoffen geeignet. Das besondere an dem System MKD Select ist aber die Tatsache, dass der Schornsteine beim Betrieb mit Holz und Pellets im sogenannten feuchten Betrieb ausbrennsicher ist. D.h. nach einem Rußbrand innerhalb des Schornsteins muss der Schornstein nicht getauscht werden weil er durch den Ausbrand nicht mehr korrosionsbeständig ist.

Da ein Rußbrand innerhalb eines Schornsteins bei festen Brennstoffen einen Betriebszustand darstellt der ab und an vorkommt aber möglichst verhindert werden sollte, ist der Kauf eines geeigneten Schornsteins ratsam um zukünftig Kosten durch Rußbrände zu vermeiden.

Normale Edelstahlschornsteine sind für den sogenannten W3G Betrieb nicht geeignet bzw. zulässig. Dies kann bei der Abnahme durch den zuständigen bevollmächtigten Berzirksschornsteinfeger zu Problemen führen.

Preisanfrage für Gewerbe und Privat.
Fordern Sie Ihr kostenloses, unverbindliches Angebot per E-Mail für das
doppelwandige Edelstahlschornsteinsystem MKD Select an.

Da fehlt nichts und da bleibt auch nichts übrig.

Doppelwandige Systemabgasanlage aus Edelstahl. Merkmale MKD Select

Einsatzbereich:

Innendurchmesser:

  • MKD Select: Ø113 – Ø300 mm (Andere Maße auf Anfrage)

CE-Zertifiziert

  • Montagefreundlich durch einfache und passgenaue Verbindungstechnik
  • Gefertigt mit modernster Schweißtechnik (Plasma)
  • Individuelle Sonderkonstruktionen möglich

Anwendungszweck

  • Zur Montage als Außenwandschornstein, als Verbindungsleitung, für Industrielösungen (Tragmastanbindung).
  • Korrosionsbeständig durch die Verwendung einer hochwertigen Edelstahllegierung
  • Auf Anfrage sind viele weitere Durchmesser, Materialien und Ausführungen erhältich

Alle Systembauteile im Überblick

info

Hinweis zum Pdf Katalog

Alle im Katalog aufgeführten Teile können als Bausatz sowie auch einzeln bestellt werden. Für Preisanfragen bestimmter Bauteile teilen Sie uns bitte das Bauteilkürzel und die von Ihnen benötigte Nennweite mit.

Charakteristik des Systems MKD Select

Doppelwandige SystemeMKD Select
Gas
Heizöl
Holz
Pellets
Kohle
TemperaturklasseT600
Materialgüte Innenrohr1.4539
Materialstärke0,6 mm
KorrosionsklasseV2
Dämmstärke30 mm
SchweißmethodePlasma, WIG vollverschweisst
DämmungMineralwolle
BetriebsweiseUnterdruck
Maximale freie Auskragung3 m
Maximaler Abstand zwischen zwei Wandhaltern4 m
Rußbrandbeständigkeit
CE Nummer0432-CPR-00095-2105
Garantie30 Jahre
Abstand zu brennbaren BaustoffenDN080-DN300>50mm
DN350-DN450>75mm
DN500>100mm
30 Jahre Garantie

Zuschläge für Sonderausführungen

Querschnittsmaße größer Dn Ø300 mm auf Anfrage

Doppelwandige Systemabgasanlage aus Edelstahl

MKD Select

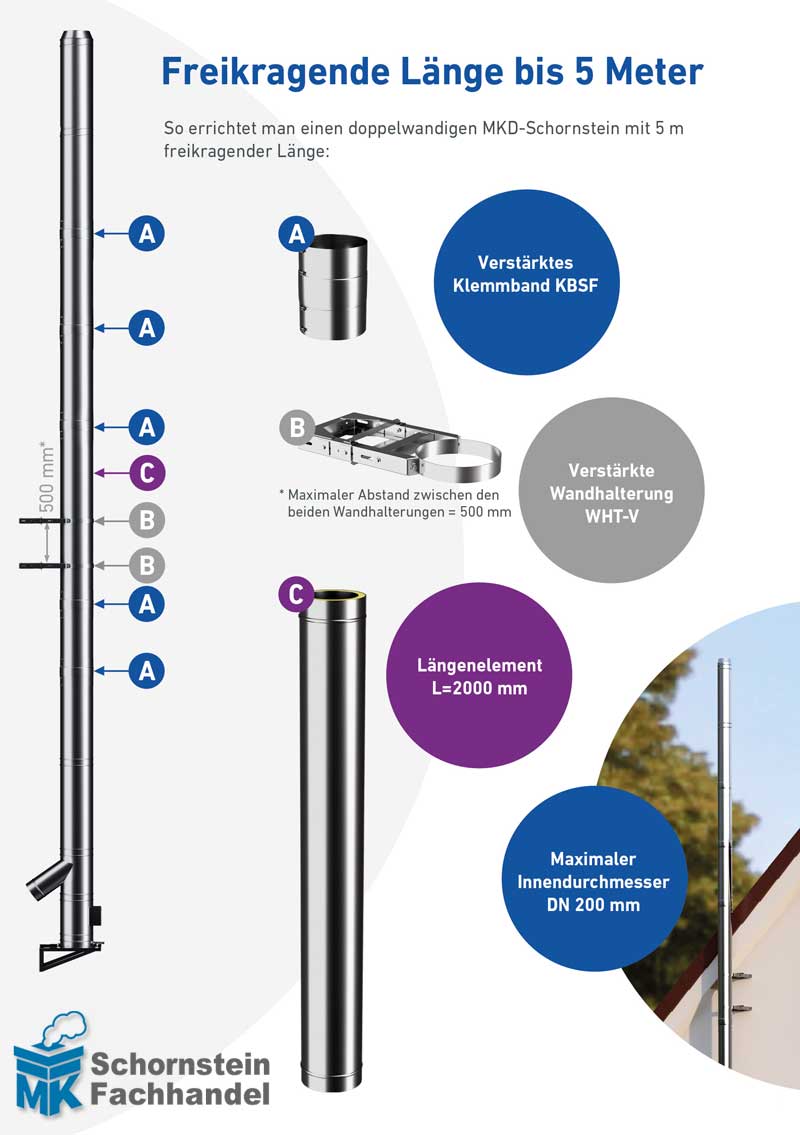

Maximale statische Montagehöhen und Abstände

MKD und MKKD Montagehöhen

A – Lage der Zwischenstütze (Bodenmontage)

B – Lage der Zwischenstütze (Konsolenmontage)

C – maximaler Abstand zwischen zwei Wandhaltern

D – maximale freie Auskragung

ABCD
Ø 80 303043
Ø 100 30 3043
Ø 113 30 30 43
Ø 120 30 3043
Ø 130 30 3043
Ø 150 30 3043
Ø 160 302543
Ø 180 302543
Ø 200 302043
Ø 250 301543
Ø 300251243
Ø 350 251243
Ø 400 251043
Ø 500 25843

MKSF Angebotsservice

  • Schnelle Angebotserstellung per E-Mail
  • Präzise Angebote aufgrund genauer Datenabfrage
  • Kostenlose Fachberatung für alle Systeme
  • Mehr als 50 Jahre Erfahrung mit Abgasanlagen aller Art

Probleme oder Fragen beim ausfüllen des Angebotsformulares?

Rufen Sie uns einfach an um Ihre offenen Fragen zu klären: 040 / 653 90 144

Wir stehen Ihnen gerne zur Verfügung.

Malte und Peter Klenner
Malte und Peter Klenner

Angebot per E-Mail anfordern für das System MKD Select in drei Schritten

1Schornsteinangaben
2Gebäude- und Feuerstättendaten
3Kontaktdaten und Datenschutz
Schornsteindurchmesser
Für Kaminöfen von etwa 5 bis 8 kW Leistung reicht ein Durchmesser von 150mm aus. Das Mindestmaß für feste Brennstoffe ist 130 mm.
Montage auf...
Soll der Schornstein auf einem Fundamentsockel oder auf einer Wandkonsole montiert werden? Links sehen Sie den Fundamentsockel und Rechts die Montage auf einer Wandkonsole.
wandkonsole Fundamentsockel
Schornsteinhöhe
Geben Sie die Höhe des Schornsteins vom Fundamentsockel oder von der Wandkonsole bis zur Schornsteinmündung an. Bitte beachten Sie, dass ein maximaler Freistand über der letzten Halterung (Sparrenhalter) von 3,0 m zugelassen ist.
Anschlußhöhe in cm
Geben Sie die Höhe des Schornsteins vom Fundamentsockel oder von der Wandkonsole aus, bis zur Mitte des Feuerstättenanschlusses an.
Wirksame Schornsteinhöhe
Die wirksame Schornsteinhöhe (gemessen von Mitte Feuerstättenanschluß bis zur Schornsteinmündung). Sie muss gem. Baurecht mindestens 4,0 m betragen. Bitte auch hier daran denken, über der letzten Halterung nicht mehr als 3,0 m freistehend!

Noch zwei Hinweise: Bei Flachdächern muss die Schornsteinmündung mindestens 1,0 m über der Dachfläche liegen. Bei Satteldächern muss die Schornsteinmündung mindestens 40 cm über First bzw. über der höchsten Dachkante liegen.
Schornsteinverzug
Schornsteine dürfen aus der senkrechten um 15° oder 30° verzogen werden um z.B. an einem Dachüberstand vorbei geführt zu werden.
Abstand der Feuerstättenanschlüsse in m
Dieses Feld bitte nur ausfüllen falls Sie zwei Feuerstätten an den Schornstein anschließen möchten. Geben Sie bitte hierfür den Abstand zwischen Mitte unteren und Mitte oberen Feuerstättenanschluss an. Wenn Sie nur eine Feuerstätte an die Abgasanlage anschließen möchten lassen Sie das Feld einfach leer.
Feuerstättenanschluß
Sie können die Feuerstätte im Winkel 45°, 87° und 90° anschließen. Bei trockener Betriebsweise (Keine Kondensatbildung innerhalb der Abgasleitung) kann ein 90° Anschluß gewählt werden. Bei Kondenstabildung sollte ein 87° oder wenn die Anschlußsituation es verlangt ein 45° Anschluß gewählt werden.
