Doppelwandige Schornsteinsysteme MKD Premium und Standard, MKKD mit Dichtung Variante Premium
MKD Premium ist ein klassischer, doppelwandiger Edelstahlschornstein für den Betrieb mit festen, flüssigen und gasförmigen Brennstoffen. Das System ist in den Varianten MKD Premium und Standard erhältlich und unterscheidet sich dabei in der Materialgüte und Stärke des Innenrohres und letztendlich somit auch im Preis. Der Schornstein kann kann mit flüssigen und gasförmigen Brennstoffen feucht und mit festen Brennstoffen trocken betrieben werden.
Als Systemvariante MKKD kann man den doppelwandige Edelstahlschornstein MKD Premium mit Dichtungen versehen und mit einem Überdruck bis 5000 Pa. bei einer maximalen Abgastemperatur von 200°C belasten. Somit kann man den Schornstein z.B. auch als Abgasleitung für raumluftabhängige Brennwertfeuerstätten nutzen.
Preisanfrage für Gewerbe und Privat.
Fordern Sie Ihr kostenloses, unverbindliches Angebot per E-Mail für die
doppelwandigen Edelstahlschornsteinsysteme MKD Premium und Standard oder MKKD mit Dichtung Variante Premium an.
Da fehlt nichts und da bleibt auch nichts übrig.
Doppelwandige Systemabgasanlage aus Edelstahl. Merkmale MKD und MKKD
Einsatzbereich:
- MKD ohne Dichtung: Gas, Heizöl, Holz, Pellets, Kohle
- MKKD mit Dichtung: Gas, Heizöl, Holz (druckdichte
- Systemabgasanlage)
Innendurchmesser:
- MKD: Ø113 – Ø1000 mm (Andere Maße auf Anfrage)
- MKKD: Ø80 – Ø500 mm ( andere Maße auf Anfrage)
CE-Zertifiziert
- Montagefreundlich durch einfache und passgenaue Verbindungstechnik
- Gefertigt mit modernster Schweißtechnik (Plasma)
- Individuelle Sonderkonstruktionen möglich
Anwendungszweck
- Zur Montage als Außenwandschornstein, als Verbindungsleitung, für Industrielösungen (Tragmastanbindung).
- Korrosionsbeständig durch die Verwendung hochwertiger Edelstahllegierungen
- Auf Anfrage sind viele weitere Durchmesser, Materialien und Ausführungen erhältlich

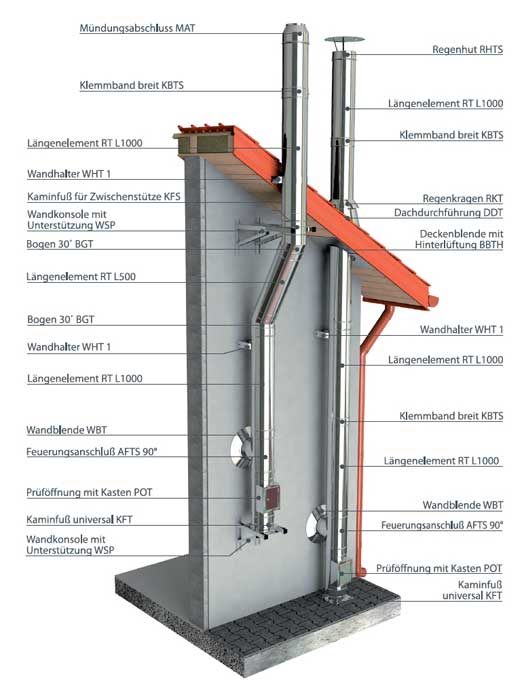

Alle Systembauteile im Überblick
Hinweis zum Pdf Katalog
Alle im Katalog aufgeführten Teile können als Bausatz sowie auch einzeln bestellt werden. Für Preisanfragen bestimmter Bauteile teilen Sie uns bitte das Bauteilkürzel und die von Ihnen benötigte Nennweite mit.
Charakteristik der Systeme MKD und MKKD
| Doppelwandige Systeme | MKD Premium ohne Dichtung | MKKD Premium mit Dichtung | MKD Standard ohne Dichtung |
| Gas | ✓ | ✓ | ✓ |
| Heizöl | ✓ | ✓ | ✓ |
| Holz | ✓ | ✓ | ✓ |
| Pellets | ✓ | – | – |
| Kohle | ✓ | – | – |
| Temperaturklasse | T600 | T120/T200** | T600 |
| Materialgüte Innenrohr | 1.4404 | 1.4404 | 1.4521 |
| Materialstärke | 0,6 mm | 0,6 mm | 0,5 mm |
| Korrosionsklasse | V3 | V2 | V2 |
| Dämmstärke | 30 mm | 30 mm | 30 mm |
| Schweißmethode | Plasma, WIG vollverschweisst | Plasma, WIG vollverschweisst | Plasma, WIG punkt verschweisst |
| Dämmung | Mineralwolle | Mineralwolle | Mineralwolle |
| Betriebsweise | Unterdruck | Überdruck – 5000 Pa | Unterdruck |
| Maximale freie Auskragung | 3 / 5 m | 3 / 5 m | 3 / 5 m |
| Maximaler Abstand zwischen zwei Wandhaltern | 4 m | 4 m | 4 m |
| Rußbrandbeständigkeit | ✓ | – | ✓ |
| CE Nummer | 0432-CPR-00095-210 | 0432-CPR-00095-215 | 0432-CPR-00095-201 |
| Garantie | 30 Jahre | 30 Jahre | 30 Jahre |
| Abstand zu brennbaren Baustoffen | DN080-DN300>50mm DN350-DN450>75mm DN500>100mm | DN080-DN300>50mm DN350-DN450>75mm DN500>100mm | DN080-DN300>50mm DN350-DN450>75mm DN500>100mm |
Zuschläge für Sonderausführungen
Basis MKD Premium
Materialstärke:
- Abweichende Stärken auf Anfrage
Dämmstärke:
- Höhere Dämmstoffstärken auf Anfrage
Oberflächen:
- Oberfläche Außenmantel: Oberfläche matt = ohne Aufpreis
- Oberfläche geschliffen = + 20 %
- Oberfläche pulverbeschichtet (nach RAL Tabelle) = + 30 %
Doppelwandige Systemabgasanlage aus Edelstahl
Maximale statische Montagehöhen und Abstände
A – Lage der Zwischenstütze (Bodenmontage)
B – Lage der Zwischenstütze (Konsolenmontage)
C – maximaler Abstand zwischen zwei Wandhaltern
D – maximale freie Auskragung
| A | B | C | D | |
| Ø 80 | 30 | 30 | 4 | 3 |
| Ø 100 | 30 | 30 | 4 | 3 |
| Ø 113 | 30 | 30 | 4 | 3 |
| Ø 120 | 30 | 30 | 4 | 3 / 5 * |
| Ø 130 | 30 | 30 | 4 | 3 / 5 * |
| Ø 150 | 30 | 30 | 4 | 3 / 5 * |
| Ø 160 | 30 | 25 | 4 | 3 / 5 * |
| Ø 180 | 30 | 25 | 4 | 3 / 5 * |
| Ø 200 | 30 | 20 | 4 | 3 / 5 * |
| Ø 250 | 30 | 15 | 4 | 3 |
| Ø 300 | 25 | 12 | 4 | 3 |
| Ø 350 | 25 | 12 | 4 | 3 |
| Ø 400 | 25 | 10 | 4 | 3 |
| Ø 500 | 25 | 8 | 4 | 3 |
* mit neuen 5 m freikragend Zusatzelementen
Neu!! Freikragende Höhe bis zur Mündung des Schornsteins max. 5 Meter nach der letzten Halterung
Um die Ableitbedingungen für Abgase nach §19 1.BImSchV einzuhalten sind neue innovative Lösungen gefragt die es einem ermöglichen auch im dichter bebautem Stadtbereich Feuerstätten mit festen Brennstoffen zu betreiben.
Freistehende Schornsteinhöhe bis 5 Meter
MK hat eine Lösung entwickelt, welche es Ihnen ermöglicht den Schornstein nach der letzten Wandbefestigung bis zu 5 m ohne eine Tragmastanbindung frei auszukragen. Dies eröffnet die Möglichkeit, den Schornstein nach 1. BImSchV vorschriftsmäßig mit dem entsprechendem geforderten horizontalen und vertikalen Abstand zum First zu montieren. Diese Lösung kann für die doppelwandigen MKD Abgassysteme von einem Innendurchmesser von 120 – 200 mm verwendet werden.
Wandabstand maximal bis 400 mm
Dank der Verwendung des neu entwickelten Zweimeter Rohrelements, spezieller, hochfester Klemmbänder sowie Wandhalter kann der doppelwandige Edelstahlschornstein mit einem freikragenden Ende von bis zu 5 m ab der letzten Wandhalterung montiert werden. Durch den maximalen Wandabstand von 400 mm ist die Möglichkeit gegeben, ohne den Schornstein zu verziehen, vorbei am Dachvorsprung zu montieren. Dies bedeutet eine erheblich Kostenersparnis, sowohl in Material- als auch Montagekosten.
Getestet im MK eigenen WELab-Labor
Freikragend 5 m – diese Lösung wurde in unserem WELab Innovationszentrum geprüft und freigegeben. Bei der Prüfung hat diese Lösung erfolgreich den Windlasttest nach: EN 1856-1:2009 und EN 1859:2009+A1:2013 bestanden.

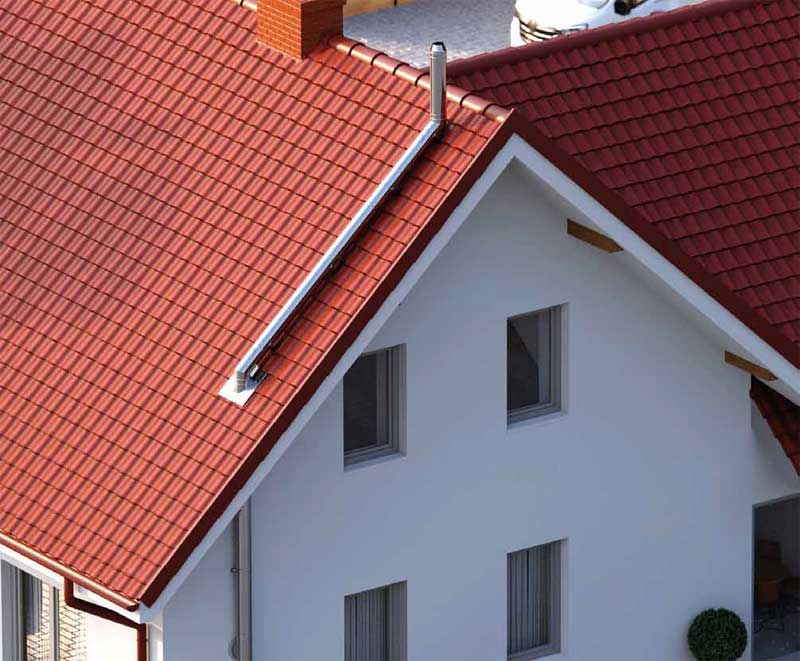

Neu!! Aufdachmontage bis max. 45° von der Senkrechten möglich
Um die Ableitbedingungen für Abgase nach §19 1.BImSchV einzuhalten, sind wie schon bei der oben genannten Möglichkeit der freikragenden Länge von 5m nach der letzten Halterung, neue innovative Lösungen gefragt die es einem ermöglichen auch im dichter bebautem Stadtbereich Feuerstätten mit festen Brennstoffen zu betreiben.
Unterdruckbetrieb bis 45° von der Senkrechten möglich
Abgasanlagen dürfen bisher generell 1 x aus der Senkrechten schräg geführt werden (bis maximal 30 Grad), im Überdruckbetrieb bis maximal 45 Grad. Mit Erscheinen der neuen DIN 18160-1 (Februar 2023) wird nun, unter gewissen Voraussetzungen, auch die 45 Grad-Schrägführung für Schornsteine im Unterdruckbetrieb ermöglicht. Hier darf der maximale Innendurchmesser DN 200 mm betragen.
Diese neue Variante bietet noch mehr Montagemöglichkeiten. Eine Aufdachmontage, welche bei ungünstiger Firstlage oftmals die einzige Möglichkeit zur Realisierung eines Schornstein bietet, wird hierdurch vereinfacht.
Schornsteinverzug an die Dachfläche angepasst
Da standardmäßig nur Bögen von 15°, 30° und 45° hergestellt werden was bei weitem nicht für jede Dachfläche passend ist bieten wir Ihnen in Sonderanfertigung die passenden Bögen für Ihre Dachfläche an. Somit kann der Schornstein parallel zur Dachfläche oder zum Dachüberstand zum First geführt werden.
Kürzungsanleitung für das Langenelement für das System MKD
