MKDT – Für Aggregate und Motoren

Das Edelstahlabgassystem MKDT ist für den Betrieb mit Notromaggregaten, BHKW oder anderen Industrieanlagen wie z.B. gewerblichen Backöfen, Lacktrocknern oder Prozessanlagen konzipiert. Viele dieser Industriellen Feuerstätten haben zum Teil sehr hohe, prozessbedingte Abgstemperaturen. Gleichzeitig muss bei vielen Anlagen aber auch die Überdruckdichtigkeit gewährleistet werden. Bei dem System MKDT liegen deshalb die Dichtungen nicht im Abgasführenden Innenrohr sondern im um die Dämmung liegenden Mantelrohr.

Das hat den Vorteil, das die verwendete Hochtemperatur Silikondichtmasse weit niedrigerer Temperatur ausgesetzt ist und gleichzeitig die hohe Überdruckdichtigkeit der Abgasanlage gewährleistet wird. Ein weiterer Vorteil ist, dass sich das Innenrohr ohne Dichtungen bei den hohen Temperaturschwankungen frei bewegen kann.

Preisanfrage für Gewerbe und Privat.
Fordern Sie Ihr kostenloses, unverbindliches Angebot per E-Mail für das
Edelstahlabgassystem MKDT bei uns an.

Da fehlt nichts und da bleibt auch nichts übrig.

Doppelwandige Systemabgasanlage aus Edelstahl. Merkmale MKDT – für Aggregate und Motoren

Einsatzbereich:

  • MKDT mit Silikonabdichtung: Gas, Heizöl – BHKW,
  • NOTSTROMAGGREGATE, BACKÖFEN

Innendurchmesser:

  • MKDT mit Silikonabdichtung: Ø80 – Ø600 mm (Andere Maße auf Anfrage)

CE-Zertifiziert

  • Montagefreundlich durch einfache und passgenaue Verbindungstechnik
  • Gefertigt mit modernster Schweißtechnik (Plasma)
  • Individuelle Sonderkonstruktionen möglich

Anwendungszweck

  • Zur Montage als Außenwandschornstein, als Verbindungsleitung, für Industrielösungen (Tragmastanbindung).
  • Korrosionsbeständig durch die Verwendung einer hochwertigen Edelstahllegierung
  • Auf Anfrage sind viele weitere Durchmesser, Materialien und Ausführungen erhältich

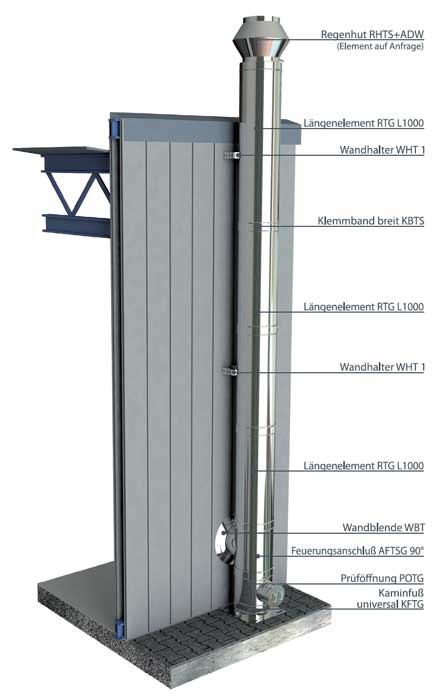

Alle Systembauteile im Überblick

info

Hinweis zum Pdf Katalog

Alle im Katalog aufgeführten Teile können als Bausatz sowie auch einzeln bestellt werden. Für Preisanfragen bestimmter Bauteile teilen Sie uns bitte das Bauteilkürzel und die von Ihnen benötigte Nennweite mit.

Charakteristik der doppelwandigen Systemabgasanlage MKDT

Doppelwandige SystemeMKDT
Gas
Heizöl
Holz
Pellets
Kohle
TemperaturklasseT600
Materialgüte1.4404
Materialstärke0,6 mm
KorrosionsklasseV2
Dämmstärke30 mm
SchweißmethodePlasma, WIG vollverschweisst
DämmungMineralwolle
BetriebsweiseÜberdruck H1 5000 Pa
Rußbrandbeständigkeit
CE Nummer0432-CPR-00095-230
Garantie5 Jahre
Abstand zu brennbaren BaustoffenDN 80 – DN
MPA NRW

Zuschläge für Sonderausführungen

Materialstärke:

  • Abweichende Stärken auf Anfrage

Oberfläche Außenmantel:

  • Oberfläche matt = ohne Aufpreis

Dämmstärke:

  • Höhere Dämmstärken auf Anfrage (50 mm oder 60 mm)

Innenrohrdurchmesser:

  • Größere Innenrohrdurchmesser auf Anfrage erhältlich

Doppelwandige Systemabgasanlage aus Edelstahl

MKDT - Für Aggregate und Motoren

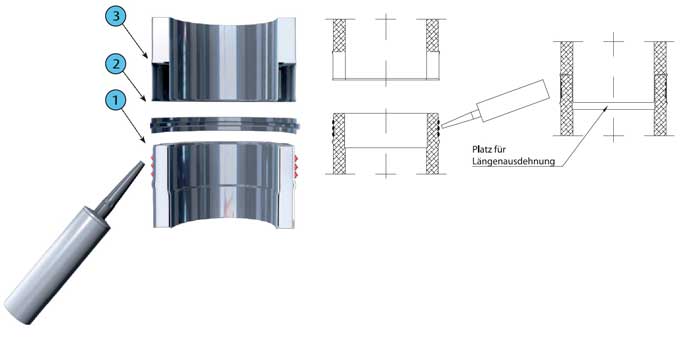

Verbindung der Elemente bei MKDT mittels Silikondichtmasse

  1. die an der Sickenseite angebrachten Rillen mit Silikon auffüllen
  2. die Rohrenden zusammen fügen
  3. Rohrverbindung mittels Klemmband sichern

Durch spezielle Sicken im Außenmantel, die mit hochtemperaturbeständigem Silikon verfüllt werden, wird eine Betriebsweise H1 bis 5000Pa gewährleistet. Eine freie Längenausdehnung des Innenrohres ermöglicht somit den Betrieb auch bei hohen Temperaturen bis 600°C. Bei unserem System MK DT ist, im Gegensatz zu anderen auf dem Markt befindlichen Systemen, der Einbau von Kompensatoren nicht notwendig.

Silikoneindichtung

Kürzungsanleitung für das Langenelement für das System MKDT

MKSF Angebotsservice

  • Schnelle Angebotserstellung per E-Mail
  • Präzise Angebote aufgrund genauer Datenabfrage
  • Kostenlose Fachberatung für alle Systeme
  • Mehr als 50 Jahre Erfahrung mit Abgasanlagen aller Art

Probleme oder Fragen beim ausfüllen des Angebotsformulares?

Rufen Sie uns einfach an um Ihre offenen Fragen zu klären: 040 / 653 90 144

Wir stehen Ihnen gerne zur Verfügung.

Malte und Peter Klenner
Malte und Peter Klenner

Angebot per E-Mail anfordern für das System MKDT in drei Schritten

1Schornsteinangaben
2Gebäude- und Feuerstättendaten
3Kontaktdaten und Datenschutz
Schornsteininnendurchmesser
Wählen Sie hier den Querschnitt der Abgasanlage der von der/den angeschlossenen Feuerstätten(en) benötigt wird.
Montage auf...
Soll der Schornstein auf einem Fundamentsockel oder auf einer Wandkonsole montiert werden? Links sehen Sie den Fundamentsockel und Rechts die Montage auf einer Wandkonsole.
wandkonsole Fundamentsockel
Schornsteinhöhe
Geben Sie die Höhe des Schornsteins vom Fundamentsockel oder von der Wandkonsole bis zur Schornsteinmündung an. Bitte beachten Sie, dass ein maximaler Freistand über der letzten Halterung (Sparrenhalter) von 3,0 m zugelassen ist.
Anschlußhöhe in cm
Geben Sie die Höhe des Schornsteins vom Fundamentsockel oder von der Wandkonsole aus, bis zur Mitte des Feuerstättenanschlußes an.
Wirksame Schornsteinhöhe
Die wirksame Schornsteinhöhe (gemessen von Mitte Feuerstättenanschluß bis zur Schornsteinmündung). Sie muss gem. Baurecht mindestens 4,0 m betragen. Bitte auch hier daran denken, über der letzten Halterung nicht mehr als 3,0 m freistehend!

Noch zwei Hinweise: Bei Flachdächern muss die Schornsteinmündung mindestens 1,0 m über der Dachfläche liegen. Bei Satteldächern muss die Schornsteinmündung mindestens 40 cm über First bzw. über der höchsten Dachkante liegen.
Schornsteinverzug
Schornsteine dürfen aus der senkrechten um 15° oder 30° verzogen werden um z.B. an einem Dachüberstand vorbei geführt zu werden.
Abstand der Feuerstättenanschlüsse in m
Dieses Feld bitte nur ausfüllen falls Sie zwei Feuerstätten an den Schornstein anschließen möchten. Geben Sie bitte hierfür den Abstand zwischen Mitte unteren und Mitte oberen Feuerstättenanschluss an. Wenn Sie nur eine Feuerstätte an die Abgasanlage anschließen möchten lassen Sie das Feld einfach leer.
Feuerstättenanschluß
Sie können die Feuerstätte im Winkel 45° und 90° anschließen.
