Doppelwandiges konisches Abgassystem

MK Power doppelwandiges konisches Abgassystem
MKS und MKKS

MKD Power – Doppelwandiges konisches Abgassystem für Aggregate und Motoren

MKD Power ist eine doppelwandige, konische, druckdichte Systemabgasanlage aus Edelstahl ohne separate Dichtungen. Die innovative konische Verbindungstechnik des Innenrohres (metallische Flächendichtung) gewährleistet eine druckdichte Verbindung bis max.5000 Pa (H1) bei einer maximalen Betriebstemperatur von 600°C. Das System ist geeignet für Montagen als Außenwandsystem sowie als Verbindungsleitung für industrielle Prozessfeuerstätten oder den Betrieb von BHKW oder Wärmepumpen im Wohnbereich.

Die Verbindungsflächen der innenliegenden Rohre sind beim System MKD Power leicht konisch und werden bei der Montage mit Hilfe einer Teflonauflage und zwei, drei Schlägen untrennbar ineinander gestaucht. Bei der Montage als waagerechte Verbindungsleitung sind sogenannte Montageklemmbänder erhältlich um die sichere konische Verbindung zu gewährleisten.

Preisanfrage für Gewerbe und Privat.
Fordern Sie Ihr kostenloses, unverbindliches Angebot per E-Mail für das
doppelwandige konische Abgasystem MKD Power bei uns an.

Da fehlt nichts und da bleibt auch nichts übrig.

MKD Power – Doppelwandiges konisches Abgassystem

Einsatzbereich:

  • Regelfeuerstätten (Öl, Gas, Festbrennstoffe)
  • Brennwertgeräte
  • BHKW, Notromaggregate, Motorenanlagen
  • Wärmepumpen, Brennstoffzellen
  • Abgas- und Schwadenleitungen für Backöfen
  • Industrieanwendungen (KWK Anlagen mit Bypass)
  • Prozesswärme

Innendurchmesser:

  • MKD Power: Ø80 – Ø600 mm (Andere Maße auf Anfrage)

CE-Zertifiziert

  • Montagefreundlich durch einfache und passgenaue Verbindungstechnik
  • Gefertigt mit modernster Schweißtechnik (Plasma)
  • Individuelle Sonderkonstruktionen möglich

Anwendungszweck:

  • Zur Montage als Außenwandschornstein, als Verbindungsleitung, für Industrielösungen (Tragmastanbindung).
  • Korrosionsbeständig durch die Verwendung hochwertiger Edelstahllegierungen
  • Auf Anfrage sind viele weitere Durchmesser, Materialien und Ausführungen erhältlich

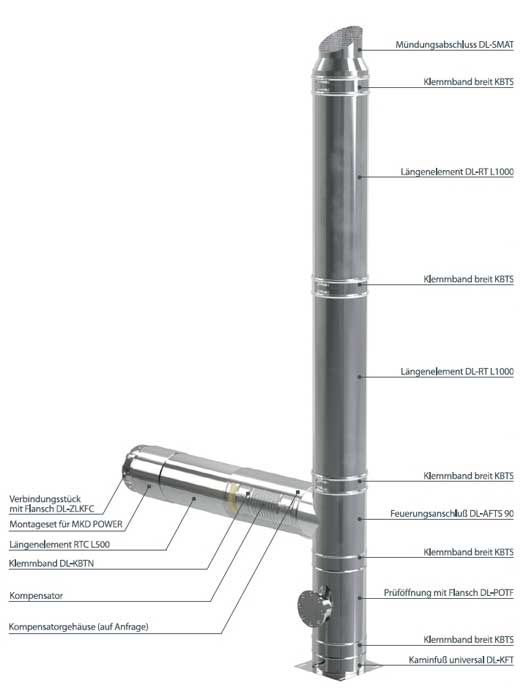

Alle Systembauteile im Überblick

info

Hinweis zum Pdf Katalog

Alle im Katalog aufgeführten Teile können als Bausatz sowie auch einzeln bestellt werden. Für Preisanfragen bestimmter Bauteile teilen Sie uns bitte das Bauteilkürzel und die von Ihnen benötigte Nennweite mit.

Charakteristik des Systems MKD Power

Doppelwandiges SystemMKD Power
Gas
Heizöl
Holz
Pellets
Kohle
TemperaturklasseT600
Materialgüte1.4404
Materialstärke0,6 mm
KorrosionsklasseV2/V3
Dämmstärke30 mm
SchweißmethodePlasma, WIG vollverschweisst
DämmungMineralwolle
BetriebsweiseÜberdruck H1 5000 Pa
Maximale freie Auskragung3 m
Maximaler Abstand zwischen zwei Wandhaltern4 m
Rußbrandbeständigkeit
CE Nummer0432-CPR-00095-225
Garantie30 Jahre
Abstand zu brennbaren BaustoffenDn 80 – Dn 300 >50 mm
Dn 350 – DN 450 mm > 75 mm
Dn 500 > 100 mm
30 Jahre Garantie

Zuschläge für Sonderausführungen

Keine Sonderausführungen möglich.

Doppelwandige Systemabgasanlage aus Edelstahl

MKD Power - Doppelwandiges konisches Abgasystem

Verbindungsleitung MKD Power

MK bietet zur Montage des Abgassystems MKD Power als Verbindungsleitung spezielle Rohrelemente, Rohrbögen, Reinigungselemente, Kompensatoren sowie verschiedene Anschlußstücke an. Diese Systemelemente ermöglichen eine einfache und sichere Montage sowie eine kraftschlüssige Verbindung. Gerade bei der waagerechten Montage ist das Zusammenklopfen der Innenrohre oftmals nicht möglich – das passende Montageset gewährleistet eine sichere und dauerhaft dichte Verbindung der Innenrohre.

Die einzelnen Systemelemente der Verbindungsleitung sind im Systembauteile Überblick mit dem Buchstaben C als letzte Stelle der Artikelbezeichnung gekennzeichnet ( zum Beispiel AFTSC ).

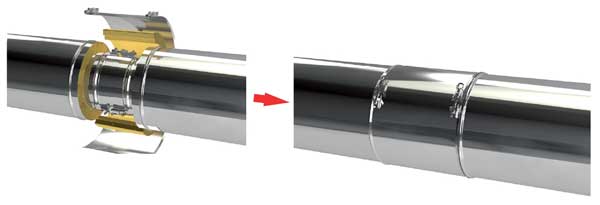

Folgende Grafik zeigt wie die einzelnen Komponenten zu montieren sind.

MKD Power Montage KBTN

Montage von zwei Elementen der Verbindungsleitung

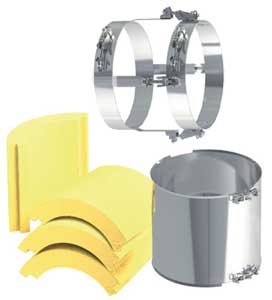

MKD Power Montageset

Basis Montageset bestehend aus:

  • Montageklemmband KBTN
  • Dämmung
  • Außenmanschette KBTN

Montagevideo für das System MKD Power

Kürzungsanleitung für das Langenelement für das System MKD Power

MKSF Angebotsservice

  • Schnelle Angebotserstellung per E-Mail
  • Präzise Angebote aufgrund genauer Datenabfrage
  • Kostenlose Fachberatung für alle Systeme
  • Mehr als 50 Jahre Erfahrung mit Abgasanlagen aller Art

Probleme oder Fragen beim ausfüllen des Angebotsformulares?

Rufen Sie uns einfach an um Ihre offenen Fragen zu klären: 040 / 653 90 144

Wir stehen Ihnen gerne zur Verfügung.

Malte und Peter Klenner
Malte und Peter Klenner

Angebot per E-Mail anfordern für das System MKD Power in drei Schritten

1Schornsteinangaben
2Gebäude- und Feuerstättendaten
3Kontaktdaten und Datenschutz
Innendurchmesser Abgasleitung
Wählen Sie hier den für die geplante(n) Feuerstätte(n) benötigten Querschnitt der Abgasleitung.
Montage auf...
Soll die Abgasleitung auf einem Fundamentsockel oder auf einer Wandkonsole montiert werden? Links sehen Sie den Fundamentsockel und Rechts die Montage auf einer Wandkonsole.
wandkonsole Fundamentsockel
Höhe der Abgasleitung
Geben Sie die Höhe der Abgasleitung vom Fundamentsockel oder von der Wandkonsole bis zur Abgasleitungsmündung an. Bitte beachten Sie, dass ein maximaler Freistand über der letzten Halterung (Sparrenhalter) von 3,0 m zugelassen ist.
Anschlußhöhe in cm
Geben Sie die Höhe der Abgasleitung vom Fundamentsockel oder von der Wandkonsole aus, bis zur Mitte des Feuerstättenanschlusses an.
Wirksame Abgasleitungshöhe
Die wirksame Abgasleitungshöhe (gemessen von Mitte Feuerstättenanschluß bis zur Leitungsmündung). Bitte daran denken, über der letzten Halterung darf die Abgasleitung nicht mehr als 3,0 m freistehen!

Noch zwei Hinweise: Bei Flachdächern muss die Abgasleitungsmündung mindestens 1,0 m über der Dachfläche liegen. Bei Satteldächern muss die Mündung mindestens 40 cm, über First bzw. über der höchsten Dachkante liegen.
Abgasleitungsverzug
Abgaleitungen dürfen aus der senkrechten um 15°, 30° oder 45° verzogen werden um z.B. an einem Dachüberstand vorbei geführt zu werden.
Abstand der Feuerstättenanschlüsse in m
Dieses Feld bitte nur ausfüllen falls Sie zwei Feuerstätten an den Schornstein anschließen möchten. Geben Sie bitte hierfür den Abstand zwischen Mitte unteren und Mitte oberen Feuerstättenanschluss an. Wenn Sie nur eine Feuerstätte an die Abgasanlage anschließen möchten lassen Sie das Feld einfach leer.
Feuerstättenanschluß
Sie können die Feuerstätte im Winkel 45°, 87° und 90° anschließen. Bei trockener Betriebsweise (Keine Kondensatbildung innerhalb der Abgasleitung) kann ein 90° Anschluß gewählt werden. Bei Kondenstabildung sollte ein 87° oder wenn die Anschlußsituation es verlangt ein 45° Anschluß gewählt werden.
