ZEN
Moderner Designschornstein ohne Klemmbänder

Doppelwandiger Edelstahlschornstein ZEN
MKS und MKKS

ZEN – Moderner Designschornstein ohne Klemmbänder

Der Designschornstein ZEN ist ein klassischer doppelwandiger Edelstahlschornstein der mit seinen Innendurchmessern für den Betrieb mit Kamin- und Kachelöfen oder Kamineinsätzen konzipiert wurde. Der Schornstein kann aber auch neben klassischen festen Brennstoff Holz auch mit Heizöl, Gas, Pellets und Kohle betrieben werden.

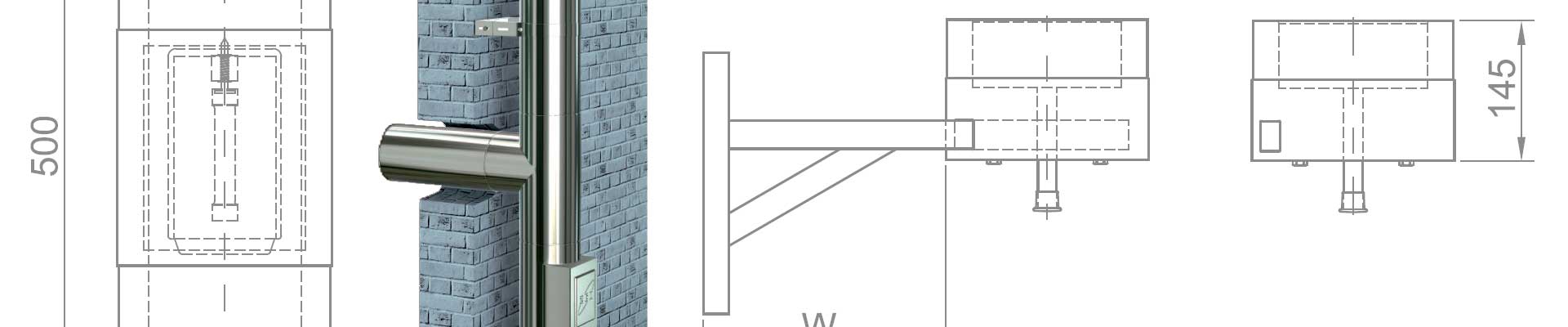

Was das System ZEN zu einem Designschornstein macht ist die Tatsache, dass die einzelnen Komponenten wie Längenelemente, Anschlußstück, Schornsteinfuß etc. nicht mit Klemmbändern verbunden werden müssen. Dies verleiht dem Schornstein eine komplett glatte Außenansicht. Selbst die Wandhalter und die Wandkonsolen sind in die entsprechenden Bauteile integriert. Wer also einen schönen doppelwandigen Designschornstein sucht liegt mit diesem doppelwandigen Edelstahlschornstein genau richtig.

Preisanfrage für Gewerbe und Privat.
Fordern Sie Ihr kostenloses, unverbindliches Angebot per E-Mail für das
Edelstahlschornsteinsystem ZEN bei uns an.

Da fehlt nichts und da bleibt auch nichts übrig.

ZEN – Doppelwandiger Designschornstein aus Edelstahl als Designlösung, da eine Montage ohne
Klemmbänder erfolgen kann.

Einsatzbereich:

  • ZEN: Gas, Heizöl, Holz, Pellets, Kohle

Innendurchmesser:

  • ZEN: Ø130, Ø150, Ø180, Ø200

CE-Zertifiziert

  • Modernes Design
  • Montagefreundlich durch einfache und passgenaue Verbindungstechnik
  • Gefertigt mit modernster Schweißtechnik (Plasma)
  • Individuelle Sonderkonstruktionen möglich
  • Zur Montage als Außenwandschornstein, als Verbindungsleitungen für Industrielösungen (Tragmastanbindung)
  • Korrosionsbeständig durch die Verwendung hochwertiger Edelstahllegierungen
  • Auf Anfrage in anderen Ausführungen und Materialien erhältlich

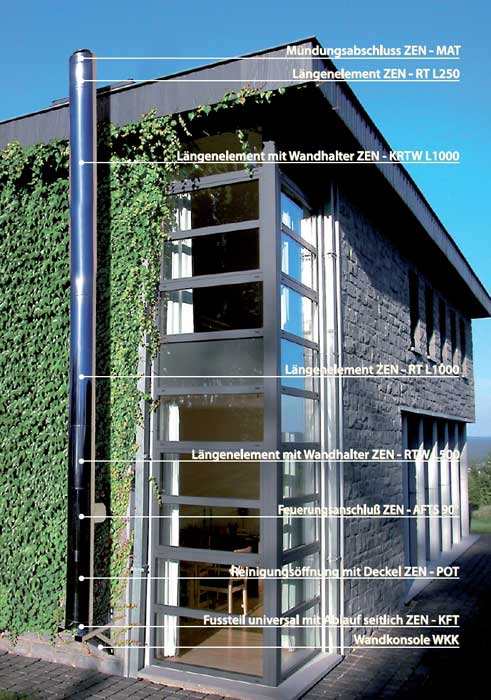

Alle Systembauteile im Überblick

info

Hinweis zum Pdf Katalog

Alle im Katalog aufgeführten Teile können als Bausatz sowie auch einzeln bestellt werden. Für Preisanfragen bestimmter Bauteile teilen Sie uns bitte das Bauteilkürzel und die von Ihnen benötigte Nennweite mit.

Charakteristik des Systems ZEN

Doppelwandiges SystemZEN
Gas
Heizöl
Holz
Pellets
Kohle
TemperaturklasseT600
Materialgüte1.4404
Materialstärke0,6 mm
KorrosionsklasseV3
Dämmstärke30 mm
SchweißmethodePlasma, WIG vollverschweisst
DämmungMineralwolle
BetriebsweiseUnterdruck
Maximale freie Auskragung3 m
Maximaler Abstand zwischen zwei Wandhaltern4 m
Rußbrandbeständigkeit
CE Nummer0432-CPR-00095-270
Garantie30 Jahre
Abstand zu brennbaren BaustoffenDn 130 – Dn 200 >50 mm
30 Jahre Garantie

Zuschläge für Sonderausführungen

Materialstärke:

  • Abweichende Stärken auf Anfrage

Materialgüte:

  • Werkstoff 1.4539 (säurebeständig) = auf Anfrage
  • Werkstoff 1.4828 (hochsäurebeständig) = auf Anfrage

Oberflächen Außenmantel:

  • Oberfläche matt = ohne Aufpreis
  • Oberfläche geschliffen = +20%
  • Oberfläche Pulverbeschichtet (nach RAL Tabelle) = +30%

Doppelwandige Systemabgasanlage aus Edelstahl ZEN

Doppelwandiger Edelstahlschornstein ZEN
Designschornstein

Maximale statische Montagehöhen und Abstände in Metern

Zen Montagehöhen

A – Lage der Zwischenstütze (Bodenmontage)

B – Lage der Zwischenstütze (Konsolenmontage)

C – maximaler Abstand zwischen zwei Wandhaltern

D – maximale freie Auskragung

ABCD
Ø 130301543
Ø 150 26 1343
Ø 180 20 11,5 43
Ø 200 16 11,543

ZEN Starterrohr L = 1000 mm für eine Montage direkt auf dem Ofen

Starterrohr

Das Starterrohr beinhaltet:

Zusatzartikel:

  • Kugelfang & Rußbehälter – sind entnehmbar

Das Starterrohr ermöglicht eine direkte Gründung des Schornsteins bei Öfen mit einem Rauchrohrstutzen auf der Oberseite der Feuerstätte. Für Kehrtätigkeiten des Schornsteins von der Mündung aus kann das Starterrohr mit einem Kugelfang versehen werden damit das Kehrgeschirr nicht in den Ofen gelangt und dort Schäden verursacht.

Diese Ausführung muss aber im Vorwege mit Ihrem zuständigen, bevollmächtigten Bezirksschornsteinfeger abgesprochen werden.

Normalerweise benötigen Schornsteine nach DIN 18160 Teil 1 eine Sohle die bei dieser Aussführung nicht vorhanden ist.

MKSF Angebotsservice

  • Schnelle Angebotserstellung per E-Mail
  • Präzise Angebote aufgrund genauer Datenabfrage
  • Kostenlose Fachberatung für alle Systeme
  • Mehr als 50 Jahre Erfahrung mit Abgasanlagen aller Art

Probleme oder Fragen beim ausfüllen des Angebotsformulares?

Rufen Sie uns einfach an um Ihre offenen Fragen zu klären: 040 / 653 90 144

Wir stehen Ihnen gerne zur Verfügung.

Malte und Peter Klenner
Malte und Peter Klenner

Angebot per E-Mail anfordern für das System ZEN in drei Schritten

1Schornsteinangaben
2Gebäude- und Feuerstättendaten
3Kontaktdaten und Datenschutz
Schornsteindurchmesser
Für Kaminöfen von etwa 5 bis 8 kW Leistung reicht ein Durchmesser von 150mm aus. Das Mindestmaß für feste Brennstoffe ist 130 mm.
Montage auf...
Soll der Schornstein auf einem Fundamentsockel oder auf einer Wandkonsole montiert werden? Links sehen Sie den Fundamentsockel und Rechts die Montage auf einer Wandkonsole.
wandkonsole Fundamentsockel
Schornsteinhöhe
Geben Sie die Höhe des Schornsteins vom Fundamentsockel oder von der Wandkonsole bis zur Schornsteinmündung an. Bitte beachten Sie, dass ein maximaler Freistand über der letzten Halterung (Sparrenhalter) von 3,0 m zugelassen ist.
Anschlußhöhe in cm
Geben Sie die Höhe des Schornsteins vom Fundamentsockel oder von der Wandkonsole aus, bis zur Mitte des Feuerstättenanschlusses an.
Wirksame Schornsteinhöhe
Die wirksame Schornsteinhöhe (gemessen von Mitte Feuerstättenanschluß bis zur Schornsteinmündung). Sie muss gem. Baurecht mindestens 4,0 m betragen. Bitte auch hier daran denken, über der letzten Halterung nicht mehr als 3,0 m freistehend!

Noch zwei Hinweise: Bei Flachdächern muss die Schornsteinmündung mindestens 1,0 m über der Dachfläche liegen. Bei Satteldächern muss die Schornsteinmündung mindestens 40 cm über First bzw. über der höchsten Dachkante liegen.
Schornsteinverzug
Schornsteine dürfen aus der senkrechten um 15° oder 30° verzogen werden um z.B. an einem Dachüberstand vorbei geführt zu werden.
Abstand der Feuerstättenanschlüsse in m
Dieses Feld bitte nur ausfüllen falls Sie zwei Feuerstätten an den Schornstein anschließen möchten. Geben Sie bitte hierfür den Abstand zwischen Mitte unteren und Mitte oberen Feuerstättenanschluss an. Wenn Sie nur eine Feuerstätte an die Abgasanlage anschließen möchten lassen Sie das Feld einfach leer.
Feuerstättenanschluß
Sie können die Feuerstätte im Winkel 90° anschließen.
SchornsteinoberflächeSie haben die Möglichkeit den Schornstein mit verschiedenen Oberflächenstrukturen oder Farben nach RAL Tabelle zu versehen. Edelstahl Natur ist Standard.
