MK Basic Perform Schachtsystem
MK Basic Perform ist ein Schachtsystem für den Brandschutz geschoßübergreifender Abgasanlagen aus Calciumsilikat, welches mit thermischer Vorbehandlung geprüt wurde. In Verbindung mit den geeigneten CE-zertifizierten Abgassystemen kann der MK Basic Perform als Montageschacht (T 400 LA90) verwendet werden.
Das Schachtsystem MK Basic Perform besteht aus industriell gefertigten Schachtelementen sowie entsprechenden Zubehörteilen. Es besitzt die Feuerwiderstandsklasse L90 (EI90) und wurde mit thermischer Vorbehandlung geprüft. Leichte Montage und damit geringe Montagezeiten werden durch das einfache Zusammenstecken mit Hilfe einer Schachtarretierung gewährleistet. Es kommt sowohl im Neubau als auch bei Sanierungen zum Einsatz. Vor der Montage muss eine Abstimmung mit dem zuständigen Bezirksschornsteinfegermeister erfolgen und die entsprechenden Landesbau- und Landesfeuerungsverordnungen beachtet werden.
Preisanfrage für Gewerbe und Privat.
Fordern Sie Ihr kostenloses, unverbindliches Angebot per E-Mail für das Brandschutzschachsystem MK Basic Perform an.
Da fehlt nichts und da bleibt auch nichts übrig.
Universelles Brandschutzschachtsystem mit
Formteilen aus Calziumsilikat. Merkmale MK Basic Perform
Einsatzbereich
- Gas, Heizöl, Holz, Pellets, Kohle
- LA 90
- Bauaufsichtlich zugelassen (bis Temperaturklassifizierung T400)
- Betrieb im Unter- oder Überdruck möglich (mit entsprechendem Innenrohr)
- Calciumsilikatplatte A1
Bauaufsichtlich zugelassen
Merkmale
- Leichte Montage und damit geringe Montagezeitendurch durch das einfache Zusammenstecken mit Hilfe einer Schachtarretierung
- Für Neubau und Sanierung geeignet
- Kombinierbar mit allen zugelassenen Abgasleitungen und Edelstahlsanierungsrohren

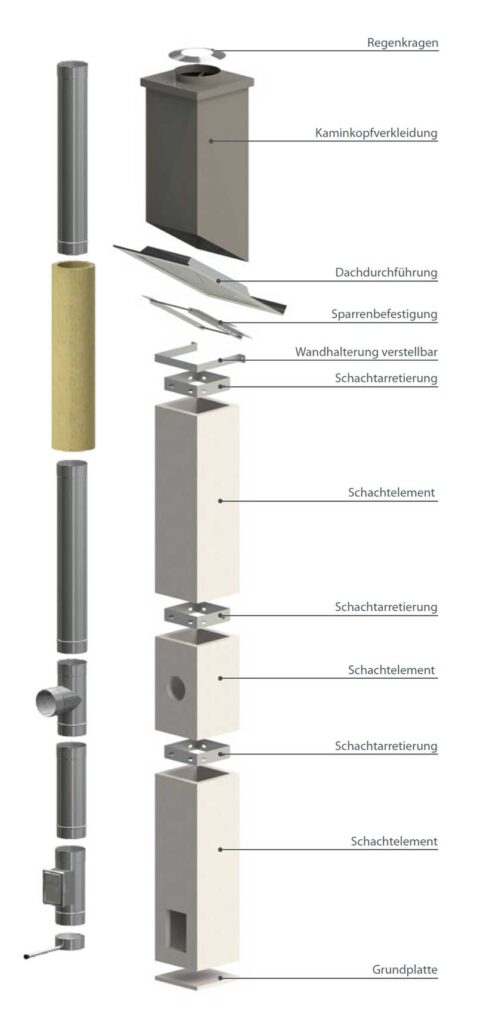

Alle Systembauteile im Überblick
Hinweis zum Pdf Katalog
Alle im Katalog aufgeführten Teile können als Bausatz sowie auch einzeln bestellt werden. Für Preisanfragen bestimmter Bauteile teilen Sie uns bitte das Bauteilkürzel und die von Ihnen benötigte Nennweite mit.
Charakteristik des Brandschutzschachsystems MK Basic Perform
| Schachtsystem | MK Basic Perform |
| Gas | ✓ |
| Heizöl | ✓ |
| Holz | ✓ |
| Pellets | ✓ |
| Kohle | ✓ |
| Feuerwiederstandsklasse | LA 90 |
| Temperaturklasse | T400 |
| Materialgüte | Z-7.4-3484 |
| Betriebsweise | Unterdruck/Überdruck |
| Zulassungsnummer | Z-7.4-3490 |
| Garantie | 2 Jahre (Schachtsystem) |
| *hinterlüftet. Abstand 100 mm zu brennbaren Baustoffen | |

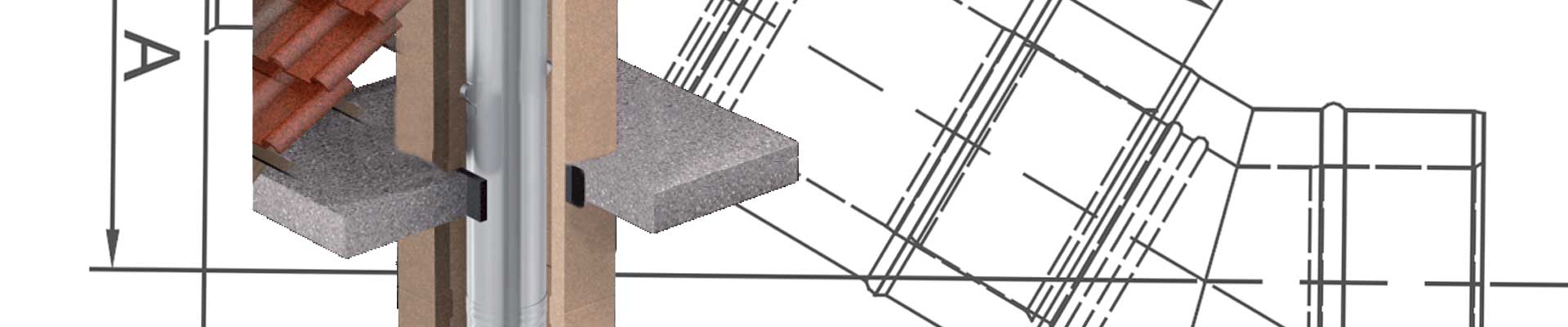

MK Basic Perform im Detail
MK Basic Perform wird in verschiedenen Innenquerschnitten angeboten. Der Schacht kann für einwandige Edelstahlrohre mit und ohne Dämmung für den Über- oder Unterdruckbetrieb genutzt werden. Für eine F90 Führung von Kunststoffabgasleitungen für Brennwertfeuerstätten im Gleich- oder Gegenstrombetrieb ist diese Schacht aber auch bestens geeignet.
Bei Verwendung von doppelwandigen Elementen als Schornsteinkopf über Dach ist darauf zu achten, dass das Schachtsystem durch die Dachhaut geführt wird. Im letzten Schachtelement wird dann bereits ein doppelwandiges Abgasrohr montiert, um den Freistand über Dach von maximal 3,0 Meter ( ab der letzten Halterung) zu erreichen. Hierbei ist darauf zu achten, dass sowohl das Schachtelement als auch das doppelwandige Abgasrohr im Sparrenbereich mit einer Halterung befestigt und fixiert wird.
Für alle Schornsteinkopfvarianten stehen entsprechende Formteile für die Andichtung an die Dachfläche zur Verfügung.
Für die Schachtführung über Dach stehen lackierte Stülpköpfe aus Aluminium zur Verfügung.
| Schachtaußenmaß |
| Schachtinnenmaß + 2X 40 mm Wanddicke =Schachtaußenmaß. Bsp. 170×170 mm innen = 250×250 mm außen. |
| Möglicher Freistand über Dach / mit doppelwandigen Elementen |
| Bei Verwendung von doppelwandigen Elementen ist darauf zu achten, dass das Schachtsystem durch die Dachhaut geführt wird. Im letzten Schachtelement wird dann bereits ein doppelwandiges Abgasrohr montiert, um den Freistand über Dach von maximal 3,0 Meter ( ab der letzten Halterung) zu erreichen. Hierbei ist darauf zu achten, dass sowohl das Schachtelement als auch das doppelwandige Abgasrohr im Sparrenbereich mit einer Halterung befestigt und fixiert wird. |
| Gewicht pro Meter (nur Schachtelement) | |
| Innemaß (mm) | Gewicht (ca.) |
| 170 x 170 | 18,0 kg |
| 210 x 210 | 22,0kg |
| 240 x 240 | 23,5 kg |
| 260 x 260 | 25,0 kg |
| 290 x 290 | 28,0 kg |
| 330 x 330 | 31,5 kg |
| 380 x 380 | 36,0 kg |
| Max. Durchmesser Innenrohr einwandig | |
| 170 x 170 | 110 mm |
| 210 x 210 | 150 mm |
| 240 x 240 | 180 mm |
| 260 x 260 | 200 mm |
| 290 x 290 | 225 mm |
| 330 x 330 | 250 mm |
| 380 x 380 | 300 mm |
| Max. Durchmesser Innenrohr bei doppelwandigen Schornsteinkopf | |
| 170 x 170 | 80 mm |
| 210 x 210 | 130 mm |
| 240 x 240 | 160 mm |
| 260 x 260 | 180 mm |
| 290 x 290 | 200 mm |
| 330 x 330 | 250 mm |
| 380 x 380 | 300 mm |
